IDUDT-15/40-4 фильтр dU/dt Товар pro-solution
Товар pro-solution IDUDT-22/60-4 фильтр dU/dt

00150700 IDUDT-18.5/50-4 фильтр dU/dt

IDUDT-18.5/50-4 фильтр dU/dt INSTART 00150700 по лучшей цене с доставкой - интернет-магазин Прогрессивные решения
IDUDT-18.5/50-4 фильтр dU/dt

Назначение


00150700 IDUDT-18.5/50-4 фильтр dU/dt.
Арт: 00150700
IDUDT-18.5/50-4 фильтр dU/dt.Арт: 00150700Оборудование INSTART для систем управления электродвигателями и промышленной автоматизации. Цена, комплектация и сроки поставки уточняются при оформлении заявки.

В зависимости от размера заказа предоставляются скидки

Фильтр dU/dt — это пассивный электронный компонент, который устанавливается между частотным преобразователем и электродвигателем. Снижает скорость нарастания напряжения (dU/dt) и уменьшает пиковые перенапряжения на клеммах электродвигателя, возникающие из-за ШИМ.

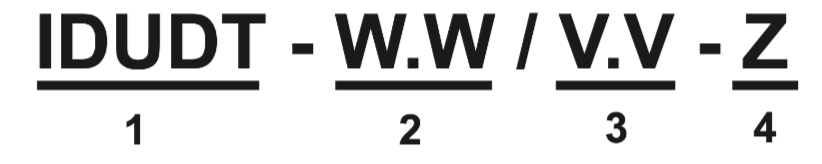

Система обозначения


1.  IDUDT – серия фильтров dU/dt
2.  W.W – мощность, кВт
3.  V.V – ток, А
4.  Z – номинальное напряжение:
      4: 3 ~ 400 (380) В, 50/60 Гц;
      6: 3 ~ 690 (660) В, 50/60 Гц.

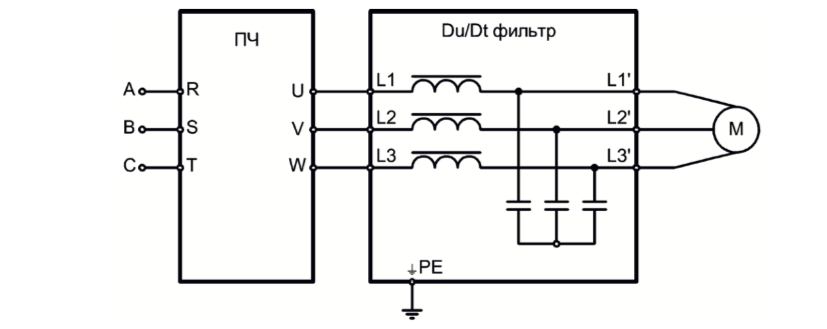

Схема подключения

Монтаж должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности.

Фильтр IDUDT должен устанавливаться в закрытый монтажный шкаф с ограниченным доступом, в котором необходимо обеспечить отвод выделяемого тепла, оставив не менее 100 мм свободного места сверху и снизу и не менее 50 мм по бокам (если фильтр монтируется рядом с другими устройствами). Размещение должно осуществляться на прочную несущую поверхность, исключающую вибрацию и смещение, в вертикальном положении.

Подключение осуществляется между преобразователем частоты и электродвигателем (как можно ближе к преобразователю частоты)

dudt skhema.png

Серия
IDUDT
Номинальный ток (А)
50А
Мощность, кВт
18.5кВт
Степень защиты
IP00
Номинальное напряжение (U,B)
400В
Количество фаз на входе
Количество фаз на выходе
Частота, Гц
50/60Гц
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -25 до + 40 С
Ширина, мм
150мм
Высота мм
175мм
Глубина, мм
140мм
Вес нетто, кг
5.2кг

Технические характеристики  dU/dt фильтров серии IDUDT

Параметр Значение
Диапазон напряжения на входе 3 ~ 400 В ± 10 %; 3 ~ 690 ± 10 %
Рабочая частота 50/60 Гц*
Несущая частота Зависит от мощности, см. таблицу 1
Падение напряжения < 4 % (на ЭД)**
Максимальный ток, А 1,5 х Iн (в течение 60 с, не чаще 1 раза в 10 минут)
Условия окружающей среды Помещения закрытые, взрывобезопасные, без агрессивных паров и газов, температура от - 25 °С до + 45 °С влажность до 80 % (без конденсата), допустимая вибрация до 1.5g, атмосферное давление От 80 до 106 кПа, высота до 1000 м над уровнем моря.
Длина кабеля от ПЧ до фильтра Минимальная (до 5 м для мощности < 90 кВт, до 10 м при мощности > 90 кВт)
Длина кабеля от ПЧ до ЭД 100-300 м, экранирование не требуется
Степень защиты IP00
Способ охлаждения Естественное воздушное
