IDUDT-250/530-4 фильтр dU/dt Товар pro-solution
Товар pro-solution IDUDT-7.5/20-4 фильтр dU/dt

00150000 IDUDT-1.5/5-4 фильтр dU/dt

IDUDT-1.5/5-4 фильтр dU/dt INSTART 00150000 по лучшей цене с доставкой - интернет-магазин Прогрессивные решения
IDUDT-1.5/5-4 фильтр dU/dt

Назначение


00150000 IDUDT-1.5/5-4 фильтр dU/dt.
Арт: 00150000
IDUDT-1.5/5-4 фильтр dU/dt.Арт: 00150000Оборудование INSTART для систем управления электродвигателями и промышленной автоматизации. Цена, комплектация и сроки поставки уточняются при оформлении заявки.

В зависимости от размера заказа предоставляются скидки

Фильтр dU/dt — это пассивный электронный компонент, который устанавливается между частотным преобразователем и электродвигателем. Снижает скорость нарастания напряжения (dU/dt) и уменьшает пиковые перенапряжения на клеммах электродвигателя, возникающие из-за ШИМ.

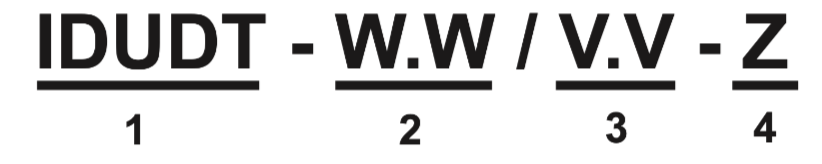

Система обозначения


1.  IDUDT – серия фильтров dU/dt
2.  W.W – мощность, кВт
3.  V.V – ток, А
4.  Z – номинальное напряжение:
      4: 3 ~ 400 (380) В, 50/60 Гц;
      6: 3 ~ 690 (660) В, 50/60 Гц.

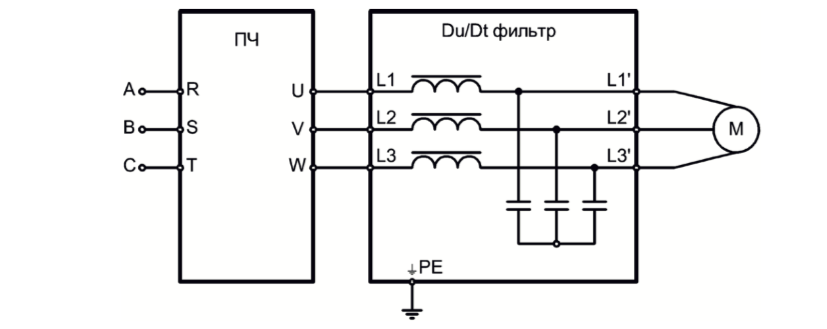

Схема подключения

Монтаж должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности.

Фильтр IDUDT должен устанавливаться в закрытый монтажный шкаф с ограниченным доступом, в котором необходимо обеспечить отвод выделяемого тепла, оставив не менее 100 мм свободного места сверху и снизу и не менее 50 мм по бокам (если фильтр монтируется рядом с другими устройствами). Размещение должно осуществляться на прочную несущую поверхность, исключающую вибрацию и смещение, в вертикальном положении.

Подключение осуществляется между преобразователем частоты и электродвигателем (как можно ближе к преобразователю частоты)

dudt skhema.png

Серия
IDUDT
Номинальный ток (А)
Мощность, кВт
1.5кВт
Степень защиты
IP00
Номинальное напряжение (U,B)
400В
Количество фаз на входе
Количество фаз на выходе
Частота, Гц
50/60Гц
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -25 до + 40 С
Ширина, мм
145мм
Высота мм
116мм
Глубина, мм
85мм
Вес нетто, кг
2.3кг

Технические характеристики  dU/dt фильтров серии IDUDT

Параметр Значение
Диапазон напряжения на входе 3 ~ 400 В ± 10 %; 3 ~ 690 ± 10 %
Рабочая частота 50/60 Гц*
Несущая частота Зависит от мощности, см. таблицу 1
Падение напряжения < 4 % (на ЭД)**
Максимальный ток, А 1,5 х Iн (в течение 60 с, не чаще 1 раза в 10 минут)
Условия окружающей среды Помещения закрытые, взрывобезопасные, без агрессивных паров и газов, температура от - 25 °С до + 45 °С влажность до 80 % (без конденсата), допустимая вибрация до 1.5g, атмосферное давление От 80 до 106 кПа, высота до 1000 м над уровнем моря.
Длина кабеля от ПЧ до фильтра Минимальная (до 5 м для мощности < 90 кВт, до 10 м при мощности > 90 кВт)
Длина кабеля от ПЧ до ЭД 100-300 м, экранирование не требуется
Степень защиты IP00
Способ охлаждения Естественное воздушное
