ISINOF-22/48-4 Выходной синусный фильтр Товар pro-solution
Товар pro-solution ISINOF-45/91-4 Выходной синусный фильтр

00155900 ISINOF-30/63-4 Выходной синусный фильтр

ISINOF-30/63-4 Выходной синусный фильтр INSTART 00155900 по лучшей цене с доставкой - интернет-магазин Прогрессивные решения
ISINOF-30/63-4 Выходной синусный фильтр

Назначение


00155900 ISINOF-30/63-4 Выходной синусный фильтр.
Арт: 00155900
ISINOF-30/63-4 Выходной синусный фильтр.Арт: 00155900Оборудование INSTART для систем управления электродвигателями и промышленной автоматизации. Цена, комплектация и сроки поставки уточняются при оформлении заявки.

В зависимости от размера заказа предоставляются скидки

Выходной синус-фильтр ISINOF

Выходной синусный фильтр предназначен для сглаживания импульсного напряжения на выходе частотного преобразователя путем преобразования ШИМ-сигнала в синусоидальное напряжение с минимальными гармоническими искажениями.

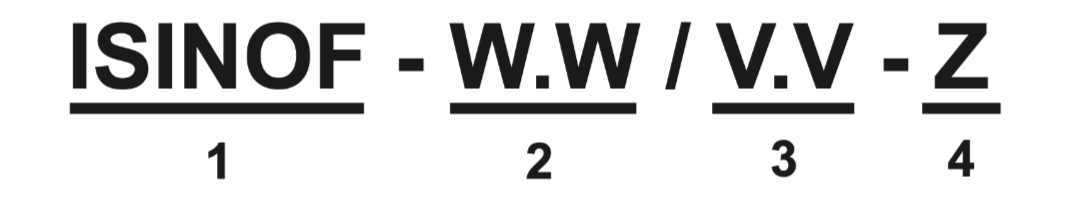

Система обозначения

сисема обозначения ISINOF.png


1. ISINOF – серия выходных синусных фильтров
2. W.W - мощность, кВт
3. V.V - ток, А
4. Z - номинальное напряжение:
        4: 3 ~ 400 (380) В, 50/60 Гц;
        6: 3 ~ 690 (660) В, 50/60 Гц.

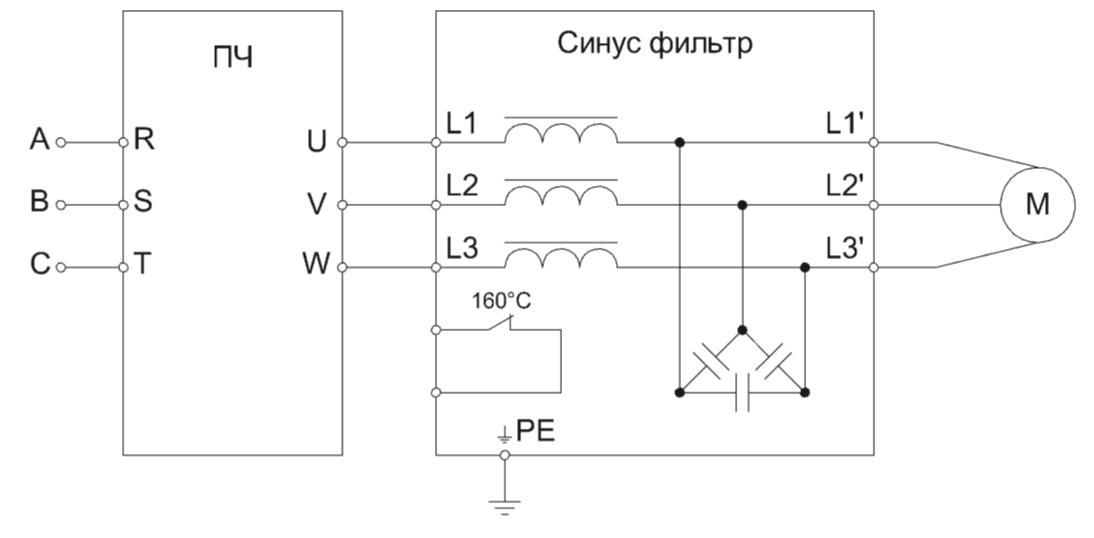

Схема подключения

Монтаж должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности.

Фильтр ISINOF должен устанавливаться в закрытый монтажный шкаф с ограниченным доступом, в котором необходимо обеспечить отвод выделяемого тепла, оставив не менее 100 мм свободного места сверху и снизу и не менее 50 мм по бокам (если фильтр монтируется рядом с другими устройствами). Размещение должно осуществляться на прочную несущую поверхность, исключающую вибрацию и смещение, в вертикальном положении.

Подключение осуществляется между преобразователем частоты и электродвигателем (как можно ближе к преобразователю частоты).


схема подключения isinof.png
Серия
ISINOF
Номинальный ток (А)
63А
Мощность, кВт
30кВт
Степень защиты
IP00
Номинальное напряжение (U,B)
400В
Количество фаз на входе
Количество фаз на выходе
Частота, Гц
50/60Гц
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -25 до + 45 С
Ширина, мм
455мм
Высота мм
325мм
Глубина, мм
215мм
Вес нетто, кг
38.3кг
Вес брутто, кг
46.3кг
Гарантийный срок, месяц
12

Технические характеристики синус-фильтров серии ISINOF

Параметр Значение
Диапазон напряжения на входе 3 ~ 400 В ± 10 %; 3 ~ 690 ± 10 %
Рабочая частота 50/60 Гц*
Несущая частота Зависит от мощности, см. таблицу 1
Падение напряжения 4 % (на ЭД)** (при номинальном токе и частоте 50 Гц)
Максимальный ток, А 1,5 х Iн (в течение 60 с, не чаще 1 раза в 10 минут)
Условия окружающей среды Помещения закрытые, взрывобезопасные, без агрессивных паров и газов, температура от - 25 °С до + 45 °С влажность до 80 % (без конденсата), допустимая вибрация до 1.5g, атмосферное давление От 80 до 106 кПа, высота до 1000 м
над уровнем моря.
Длина кабеля от ПЧ до фильтра Минимальная (до 5 м для мощности < 90 кВт, до 10 м при мощности > 90 кВт)
Длина кабеля от ПЧ до ЭД 300 - 2000 м
Степень защиты IP00
Способ охлаждения Естественное воздушное

  *возможность использования до 120 Гц с понижением эксплуатационных характеристик.

**При проектировании системы необходимо учитывать падение напряжения на дросселе.
