Пульт управления ПУ-4
Моторный дроссель IMF-4.0/8.8-4
Моторный дроссель IMF-2.2/5.1-4
Моторный дроссель IMF-2.2/5.1-4
Назначение
Моторный дроссель IMF-2.2/5.1-4.
Моторный дроссель – важный элемент любой приводной системы
Частотные преобразователи необходимы для регулирования скорости вращения электромотора. Однако наряду с очевидными достоинствами этих устройств, зачастую возникает негативное влияние на питающую сеть, что, в свою очередь, сказывается на сроке службы электрического мотора. Моторные дроссели призваны защитить приводную систему и повысить надежность ее работы.
Преимущества от использования моторных дросселей:
снижение вероятности...Подробнее
В зависимости от размера заказа предоставляются скидки
Моторный дроссель – важный элемент любой приводной системы
Частотные преобразователи необходимы для регулирования скорости вращения электромотора. Однако наряду с очевидными достоинствами этих устройств, зачастую возникает негативное влияние на питающую сеть, что, в свою очередь, сказывается на сроке службы электрического мотора. Моторные дроссели призваны защитить приводную систему и повысить надежность ее работы.Преимущества от использования моторных дросселей:
- снижение вероятности короткого замыкания;
- уменьшение выбросов напряжения;
- снижение уровня шума двигателя;
- увеличение срока службы электромотора;
- увеличение длины моторного кабеля;
- подавление электромагнитных помех;
- выходной моторный дроссель минимизирует риски пробоя или ускоренного старения изоляции.
Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:
4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В

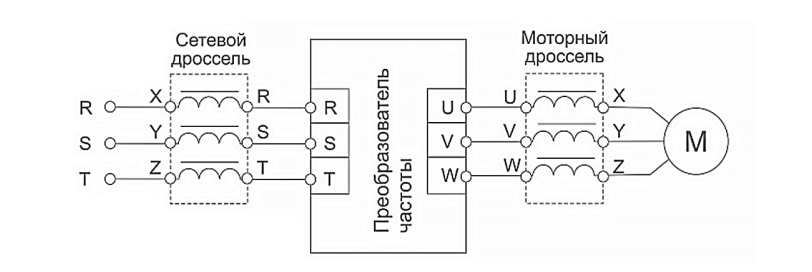

Схема подключения
Габаритные размеры
Массогабаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.Актуальные размеры указаны в Руководстве по эксплуатации
| ТАБЛИЦЫ ПОДБОРА МОТОРНЫХ И СЕТЕВЫХ ДРОССЕЛЕЙ >> |
Серия
IMF
Номинальный ток (А)
5.1А
Мощность, кВт
2.2кВт
Степень защиты
IP00
Номинальное напряжение (U,B)
400В
Количество фаз на входе
3Ф
Количество фаз на выходе
3Ф
Частота, Гц
50/60Гц
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -10 до + 40 С
Индуктивность, мГн
1мГн
Ширина, мм
124мм
Высота мм
136мм
Глубина, мм
70мм
Глубина упаковки, мм
170мм
Ширина упаковки, мм
190мм
Высота упаковки, мм
220мм
Вес нетто, кг
2.35кг
Вес брутто, кг
3.85кг
Гарантийный срок, месяц
12
Технические характеристики сетевых/моторных дросселей серий ISF/IMF
| Параметр | Сетевой дроссель | Моторный дроссель | |||||||||||||||||||||||||||||||
| Диапазон напряжения на входе | 3 ~ 400 В±10 %, 3 ~ 690±10 % | ||||||||||||||||||||||||||||||||
| Рабочая частота | 47-63 Гц | 0-60* Гц | |||||||||||||||||||||||||||||||
| Несущая частота | Не более 3 кГц | ||||||||||||||||||||||||||||||||
| Падение напряжения** | 2 % (на ПЧ) | 1% (на ЭД) | |||||||||||||||||||||||||||||||
| Рабочая температура |
от -10 °С до +40 °С** (без выпадения конденсата) |
||||||||||||||||||||||||||||||||
| Максимальный ток, А | 1,5 х Iн (в течение 60 с) | ||||||||||||||||||||||||||||||||
| Тип соединения | Допускается параллельное/последовательное соединение дросселей (подробнее – см. полное руководство по эксплуатации) | ||||||||||||||||||||||||||||||||
| Степень защиты | IP00 | ||||||||||||||||||||||||||||||||
| Способ охлаждения | Естественное воздушное | ||||||||||||||||||||||||||||||||
|
* возможность использования до 120 Гц с понижением эксплуатационных характеристик. ** При проектировании системы необходимо учитывать падение напряжения на сетевом и моторном дросселе. *** возможность использования до +55 °С с понижением характеристик на 2%. |
|||||||||||||||||||||||||||||||||
