Преобразователь частоты INPRIME-G4.0-4BF
Преобразователь частоты INPRIME-G7.5-4BF
00080800 Преобразователь частоты INPRIME-G5.5-4BF
Преобразователь частоты INPRIME-G5.5-4BF
Назначение
00080800 Преобразователь частоты INPRIME-G5.5-4BF.
Арт: 00080800
Преобразователь частоты INPRIME-G5.5-4BF.Арт: 00080800Оборудование INSTART для систем управления электродвигателями и промышленной автоматизации. Цена, комплектация и сроки поставки уточняются при оформлении заявки. В зависимости от размера заказа предоставляются скидки
`
Преобразователи частоты серии INPRIME функционально соответствуют уровню европейских брендов, а книжная форма корпуса обеспечивает компактные размеры. Серия подходит для управления высокодинамичными нагрузками и применения в сложных приводных системах. Серия предназначена для управления трехфазными асинхронными электродвигателями и синхронными двигателями с постоянными магнитами с диапазоном мощностей от 0.4 до 630 кВт.

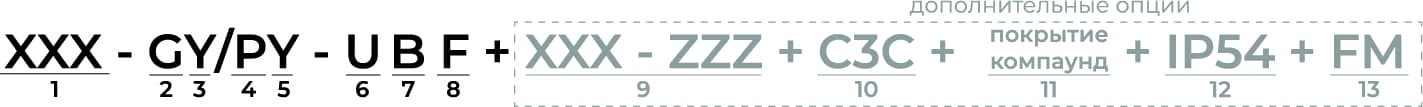

1. Серия
2. Режим G - общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P - насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60 Гц
4: 3~400 (380) В, 50/60 Гц
6: 3~690 (660) В, 50/60 Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI , LCI и INPRIME)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).Массогабаритные характеристики
Отличительные особенности серии INPRIME
БЫСТРЫЙ СТАРТ- Мастер быстрой настройки;
- Интуитивно понятное меню на русском языке;
- Копирование и перенос параметров с помощью панели;
- Программное обеспечение INSOFT для ПК
- Крутящий момент свыше 150% на низких скоростях в векторном режиме без энкодера;
- Точность управления скоростью +-0,02% в векторном режиме с энкодером.
- Аппаратная защита от токов короткого замыкания;
- STO - соответствие самым строгим стандартам промышленной безопасности;
- Питание от ИБП 24В DC;
- Встроенный ЭМС - фильтр категории С3/С2;
- Встроенный тормозной модуль в моделях до 75кВт.
- Форм-фактор европейского образца;
- Монтаж «без воздушных зазоров».
- Управление и мониторинг через программное обеспечение INSOFT;
- Фиксация событий часами реального времени;
- Встроенный осциллограф с функцией записи;
- Широкий набор энкодерных плат и протоколов связи;
- Управление грузоподъемными механизмами;
- 2 набора параметров настройки электродвигателей;
- Работа с синхронными электродвигателями (СДПМ).
Области применения
Серия INPRIME, благодаря широкому функционалу, может использоваться во многих отраслях промышленности: целлюлозно-бумажной, пищевой, системах водоснабжения и канализации, машиностроении, нефтехимических производствах, добывающей промышленности, в том числе грузоподъемных механизмах и сложных приводных системах.Система обозначения
1. Серия
2. Режим G - общепромышленный*
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Режим P - насосный**
5. Мощность электродвигателя (кВт) для насосного режима (P)
6. Номинальное напряжение:
2: 1~230 (220) В, 50/60 Гц
4: 3~400 (380) В, 50/60 Гц
6: 3~690 (660) В, 50/60 Гц
7. Встроенный тормозной модуль
8. Встроенный дроссель постоянного тока
9. Платы расширения (является опцией для преобразователей частоты серии FCI , LCI и INPRIME)
10. Дополнительное защитное покрытие плат лаком
11. Защитное покрытие плат компаундом
12. IP54
13. Пожарный режим
*Общепромышленный режим (G) Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.
**Насосный режим (P) Используется с нагрузкой с переменным вращающим моментом. Этот момент имеет отношение к нагрузкам, для которых требуется низкий вращающий момент при низкой частоте вращения, а при увеличении скорости вращения требуется более высокий вращающий момент. Типичным примером такого режима являются насосы (насосы с высоким пусковым моментом необходимо подбирать по общепромышленному режиму (G); к таким насосам можно отнести скважинные насосы, насосы для перекачки вязких жидкостей, вакуумные насосы).
Схемы подключения

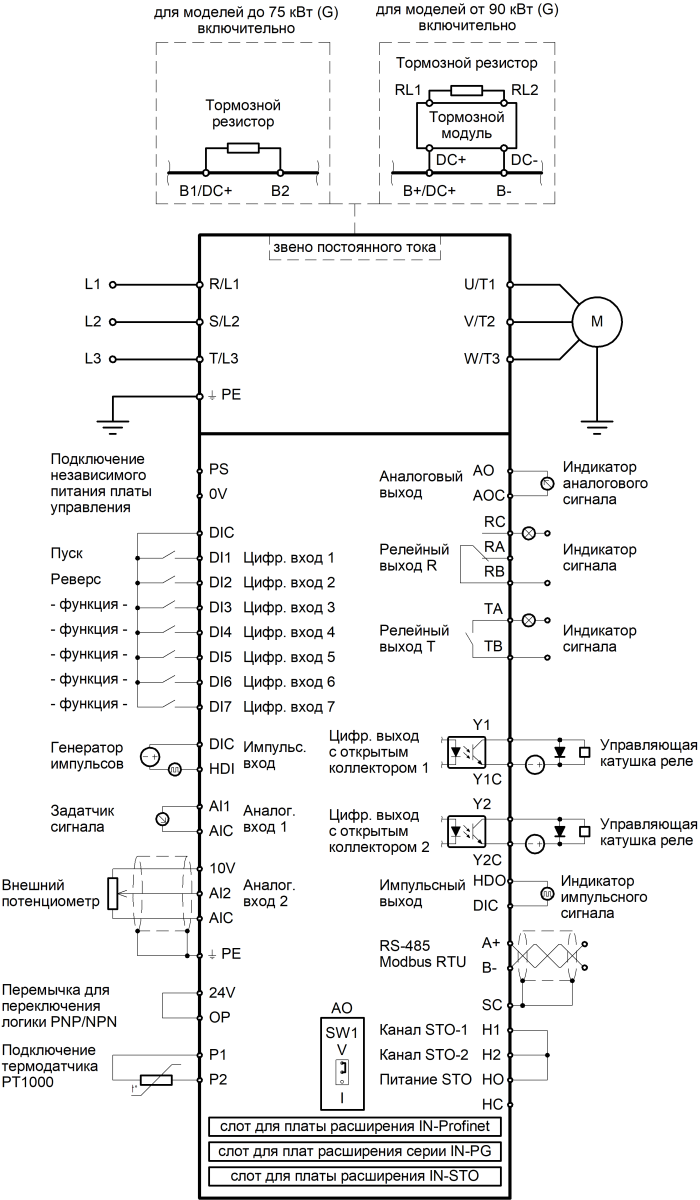

Стандартная конфигурация для ПЧ INPRIME (плата IN-I/O-A)

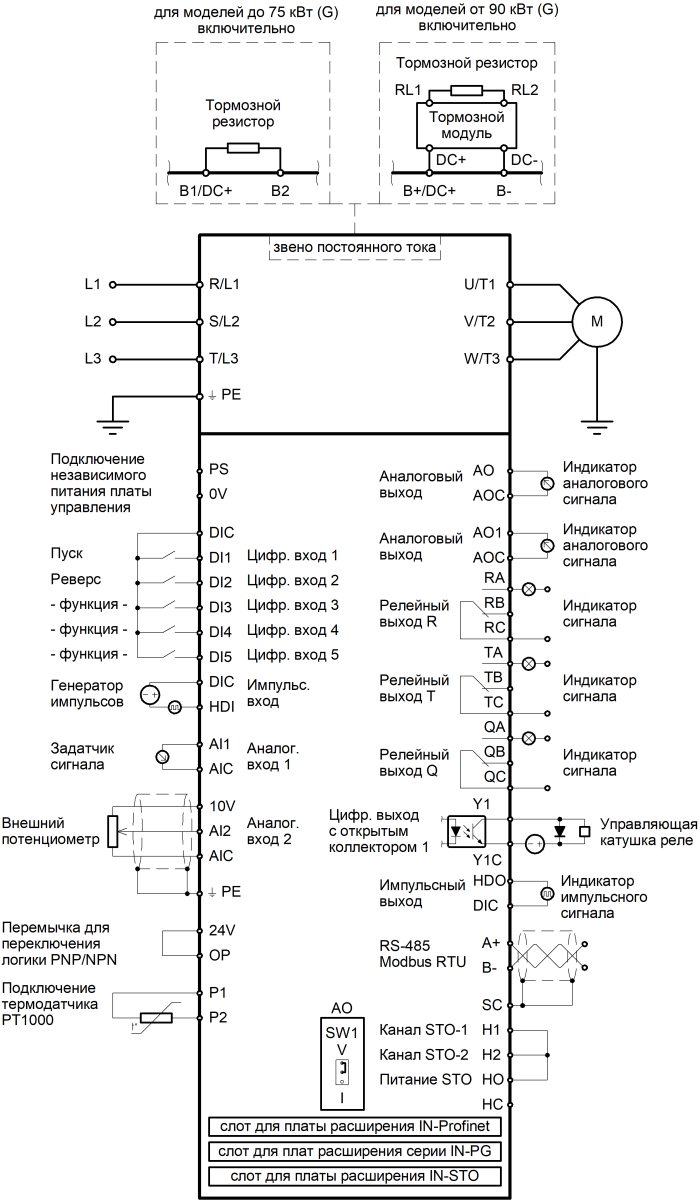

Схема подключения INPRIME c платой IN-I/O-B (опция)
Массогабаритные характеристики

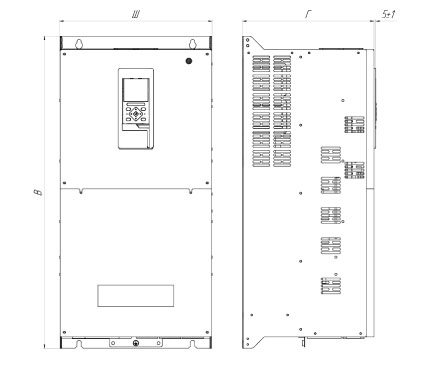

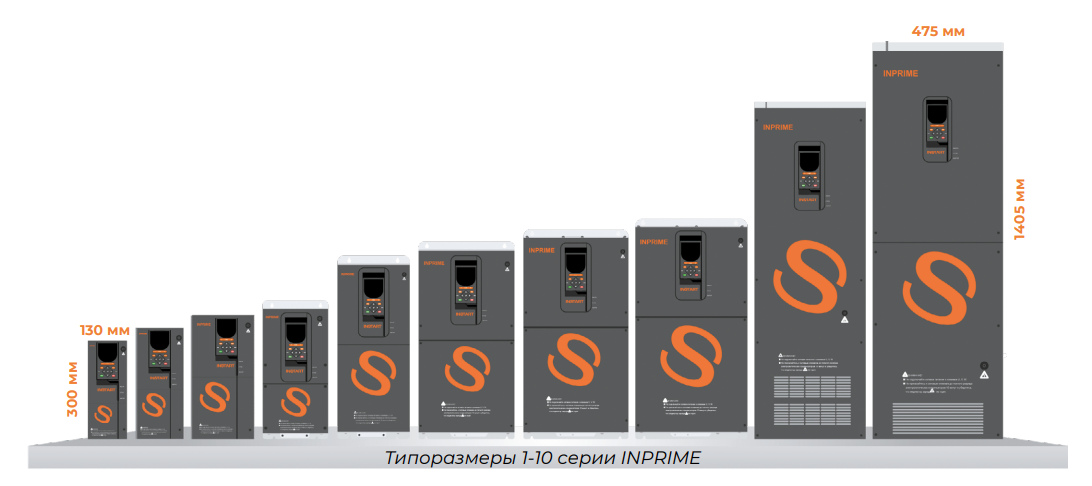

Типоразмеры 1-8 серии INPRIME

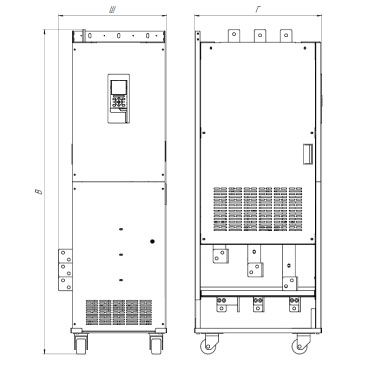

Типоразмеры 9-10 серии INPRIME
| Типоразмер | Модель | Вес (нетто), кг | Габаритные размеры, мм | Способ монтажа | ||
|---|---|---|---|---|---|---|
| Ш | В | Г | ||||
| 1 | INPRIME-G0.4-4BF | 5,9 | 130 | 300 | 200 | Настенный |
| INPRIME-G0.75-4BF | ||||||
| INPRIME-G1.1-4BF | ||||||
| INPRIME-G1.5-4BF | ||||||
| INPRIME-G2.2-4BF | ||||||
| INPRIME-G3.0-4BF | ||||||
| INPRIME-G4.0-4BF | ||||||
| INPRIME-G5.5-4BF | ||||||
| INPRIME-G7.5-4BF | ||||||
| 2 | INPRIME-G11-4BF | 7,4 | 150 | 345 | 200 | Настенный |
| INPRIME-G15-4BF | ||||||
| 3 | INPRIME-G18.5-4BF | 11,1 | 190 | 380 | 200 | Настенный |
| INPRIME-G22-4BF | ||||||
| 4 | INPRIME-G30-4BF | 13,5 | 205 | 420 | 210 | Настенный |
| 5 | INPRIME-G37-4BF | 23 | 233 | 550 | 250 | Настенный |
| INPRIME-G45-4BF | ||||||
| 6 | INPRIME-G55-4BF | 35 | 300 | 615 | 300 | Настенный |
| INPRIME-G75-4BF | ||||||
| 7 | INPRIME-G90-4F | 47 | 335 | 640 | 315 | Настенный |
| INPRIME-G110-4F | ||||||
| 8 | INPRIME-G132-4F | 71 | 400 | 830 | 350 | Настенный |
| INPRIME-G160-4F | ||||||
| INPRIME-G185-4F | ||||||
| 9 | INPRIME-G200-4F | 128 | 400 | 1240 | 500 | Напольный |
| INPRIME-G220-4F | ||||||
| INPRIME-G250-4F | ||||||
| 10 | INPRIME-G280-4F | 160 | 475 | 1405 | 550 | Напольный |
| INPRIME-G315-4F | ||||||
| INPRIME-G355-4F | ||||||
Серия
INPRIME
Напряжение, В
3 ~ 400В, 50|60Гц
Номинальный ток (А)
14.8А
Мощность, кВт
5.5кВт
Пожарный режим
нет
Степень защиты
IP20
Номинальное напряжение (U,B)
400В
Вес, кг
5.9
Длина, мм
130
Ширина, мм
300
Количество фаз на входе
3Ф
Количество фаз на выходе
3Ф
Частота, Гц
50/60Гц
Перегрузочная способность в течение 60 сек(G,P)
150%
Совместимый тип электродвигателя
асинхронный; синхронный
Тип панели управления
съемная
Резервное копирование с помощью панели
да
Независимое питание платы управления
да
Тип встроенного источника питания
10В DC; 24В DC
Цифровые программируемые входы
7 NPN/PNP
Аналоговые входы
2
Релейные программируемые выходы
2
Аналоговые выходы
1
Сетевой протокол
ModBUS RTU
Часы реального времени
да
Подключение термистора ЭД
да
Способ монтажа
настенный
Импульсные входы
1
Цифровые выходы
2
Импульсные выходы
1
Режимы управления
скалярный; векторный
Встроенный ЭМС фильтр
да
Встроенный тормозной модуль
да
Работа с 4 насосами в каскадном режиме
нет
Программное обеспечение на ПК
да
Тип дисплея
графический (LCD)
Выходная частота,Гц
0-599Гц
U2 (напряжение вторичное выходное) (В)
3(0-UвхВ)
Рабочая температура
от -10 до + 40 С
Ширина, мм
130мм
Высота мм
300мм
Глубина, мм
200мм
Глубина упаковки, мм
260мм
Ширина упаковки, мм
230мм
Высота упаковки, мм
400мм
Вес нетто, кг
5.9кг
Вес брутто, кг
6.45кг
Гарантийный срок, месяц
36
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ СЕРИИ INPRIME
| Модель | Мощность двигателя*, кВт | Ток, А |
|---|---|---|
|
Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ± 2% |
||
| INPRIME-G0.4-4BF | 0.4 | 1.3 |
| INPRIME-G0.75-4BF | 0.75 | 2.5 |
| INPRIME-G1.1-4BF | 1.1 | 3,1 |
| INPRIME-G1.5-4BF | 1.5 | 4,1 |
| INPRIME-G2.2-4BF | 2.2 | 5,6 |
| INPRIME-G3.0-4BF | 3.0 | 7,2 |
| INPRIME-G4.0-4BF | 4.0 | 9,4 |
| INPRIME-G5.5-4BF | 5.5 | 14,8 |
| INPRIME-G7.5-4BF | 7.5 | 18 |
| INPRIME-G11-4BF | 11 | 23 |
| INPRIME-G15-4BF | 15 | 31 |
| INPRIME-G18.5-4BF | 18.5 | 39 |
| INPRIME-G22-4BF | 22 | 45 |
| INPRIME-G30-4BF | 30 | 60 |
| INPRIME-G37-4BF | 37 | 75 |
| INPRIME-G45-4BF | 45 | 91 |
| INPRIME-G55-4BF | 55 | 112 |
| INPRIME-G75-4BF | 75 | 150 |
| INPRIME-G90-4F | 90 | 180 |
| INPRIME-G110-4F | 110 | 216 |
| INPRIME-G132-4F | 132 | 260 |
| INPRIME-G160-4F | 160 | 304 |
| INPRIME-G185-4F | 185 | 340 |
| INPRIME-G200-4F | 200 | 377 |
| INPRIME-G220-4F | 220 | 414 |
| INPRIME-G250-4F | 250 | 477 |
| INPRIME-G280-4F | 280 | 520 |
| INPRIME-G315-4F | 315 | 605 |
| INPRIME-G355-4F | 355 | 657 |
|
*Номинальный ток двигателя не должен превышать номинальный выходной ток преобразователя частоты
|
||
| Параметры | Описание |
|---|---|
|
Основные параметры |
|
| Диапазон напряжения и частоты на входе | 3 ~ 342-440 В (± 5% не более 20мс), 50/60 Гц ± 2% |
| Диапазон напряжения и частоты на выходе | 3 ~ 0-Uвх, 0-599 Гц |
| Диапазон мощностей | 0.4 - 630 кВт |
| Тип подключаемого электродвигателя | Трехфазный асинхронный с КЗР Синхронный двигатель с постоянными магнитами |
| Методы управления | GVC(V/F) – скалярный SVC – векторный с разомкнутым контуром FOC(VC) –векторный с датчиком обратной связи |
| Перегрузочная способность (не чаще 1 раза в 10 минут) | 150% от номинального тока в течение 60 с; 110% от номинального тока в течение 10 мин |
| Несущая частота | 1,5-16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки |
| Пусковой момент | 150% |
| Диапазон скоростей | 1:50 (GVC); 1:200 (SVC); 1:1000 (VC) |
| Точность отображения выходной частоты | Цифровое задание: 0.01 Гц Аналоговое задание: максимальная частота х 0.1% |
| Точность постоянной скорости | ±2% (GVC), ±0,2% (SVC), ±0,02% (VC) |
| Форсировка крутящего момента (U/f) | Автоматическая |
| Характеристика зависимости U/f | Прямая. Квадратичная. Ломаная по нескольким точкам. |
| Характеристика разгона/ замедления | 4 линейных, S-кривая 1 и S-кривая 2 |
| Функция AVR | Автоматическая стабилизация выходного напряжения |
| Фильтр ЭМС | С3 встроен, С2 опция |
|
Функциональные возможности |
|
| Панель управления | Съемная LCD-панель. Возможность сохранения до 4-х наборов параметров, карта памяти, вывод графиков (осциллограф) |
| Управление в векторном режиме | По скорости/по моменту |
| Встроенные расширенные функции | Источник напряжения, источник тока, управление внешним тормозом, макросы, функция антираскачки, проверка пожарных насосов и вентиляторов, переключения на байпас, часы реального времени, 2 набора параметров для двух разных электродвигателей, быстрое ограничение тока, отслеживание скорости перед запуском, встроенное ПИД-регулирование, функция автоматического останова преобразователя частоты по достижении заданного времени, компенсация отклонения скорости, вызванного повышением нагрузки, функция управления частотой колебаний (применяется в оборудовании намотки текстильной нити) |
| Динамическое торможение | Торможение постоянным током |
| Толчковый режим | Диапазон частоты: 0.0…максимальная частота Отдельное время разгона/замедления для толчкового режима |
| Простой ПЛК | Задание скорости и времени работы на каждой из 16 ступеней |
| Многоступенчатый режим | Задание скорости с цифровых клемм с помощью 16 комбинаций |
| ПИД-управление | Реализация системы управления с 2 датчиками обратной связи |
| Датчик положения (энкодер) | Опция с платой расширения. Платы расширения поддерживают: инкрементальный энкодер с питанием 5В и 12В, энкодер sincos, резольвер |
| Сетевые протоколы | Modbus RTU встроен, Profinet – опция с платой расширения |
| Опции и аксессуары | Панель управления, платы расширения, STO, удлинительный кабель, монтажный комплект, защитные покрытия плат, дополнительное оборудование |
| Защитные функции | Полный комплекс из 40 типов защит + Аппаратная защита. Аппаратная защита осуществляет более высокое быстродействие при токовых перегрузках по сравнению со стандартной программной защитой. |
| Защитное покрытие плат | С2С базовое, С3С опция |
| Степень защиты | IP20 |
| Независимое питание 24В | Подключение независимого питания платы управления 24В DC |
| Каналы команды запуска | Панель, клеммы, сетевой протокол Modbus RTU (RS-485), Profinet (опционально) |
| Задание частоты | Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание сетевых протоколов |
| Задание момента | 14 типов источников задания вращающего момента |
| Источник питания | +10 В DC(20мА); +24 В DC (100мА) |
| Входы управления | 7 цифровых (DI), поддерживают PNP/NPN логику 2 аналоговых (AI1, AI2) с диапазоном 0…10 В или 0/4…20 мА 1 импульсный вход (HDI) 33кГц |
| Выходы управления | 2 цифровых (Y1, Y2) 30 В, 30 мА Импульсный выход HDO 33 кГц 2 релейных (Т, R) 250 В до 3.0 А 1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА |
|
Условия окружающей среды |
|
| Место установки | В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
| Высота над уровнем моря | Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках) |
| Температура окружающей среды при работе ПЧ | От -10 до +40 °С (эксплуатация со сниженными номинальными характеристиками 1.5% на каждый градус до +50 °С) |
| Относительная влажность | Относительная влажность ниже 95%, без конденсации |
| Охлаждение | Принудительное воздушное |
| Вибрация | Менее 5.9 м/с (0.6 g) |
| Температура хранения | От -40 до +70 °С |
