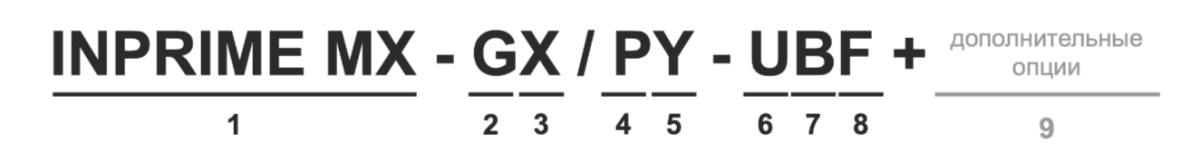

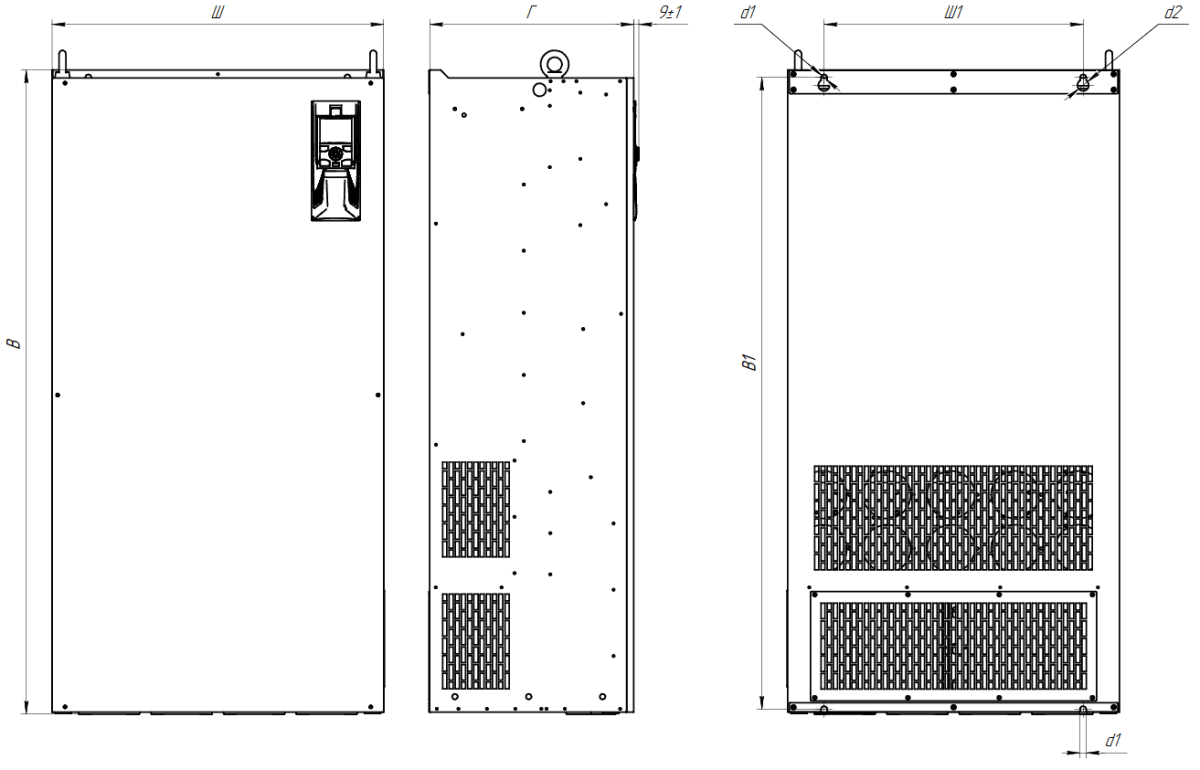

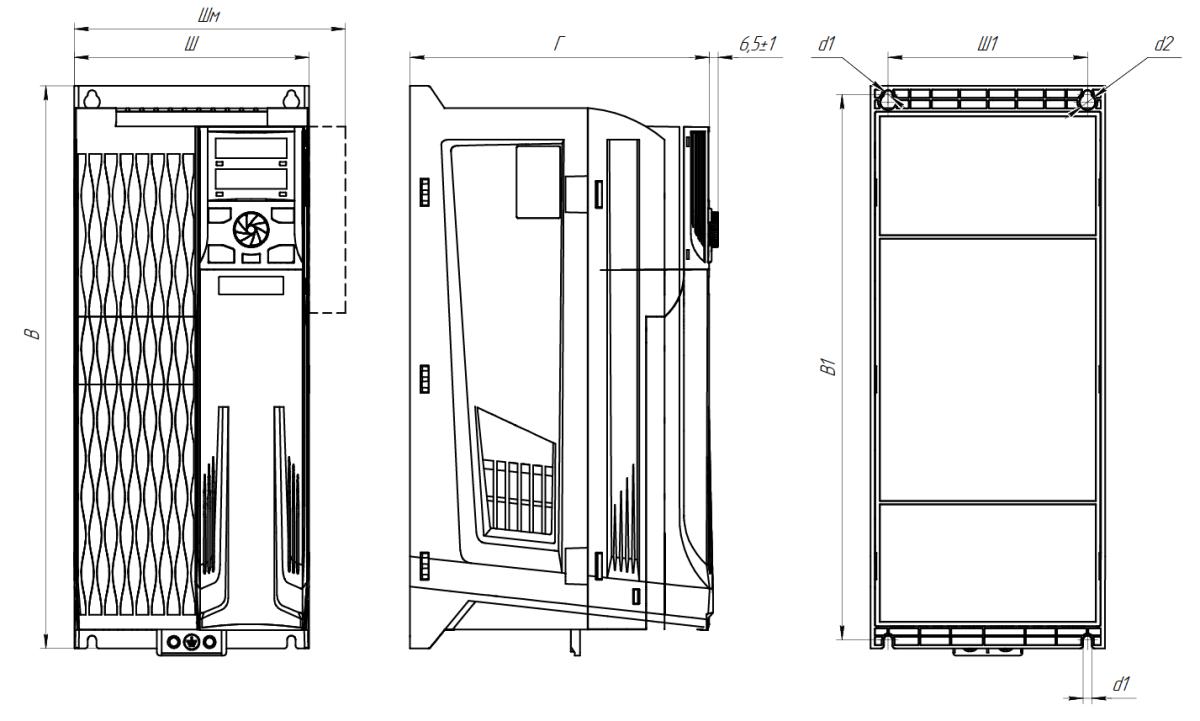

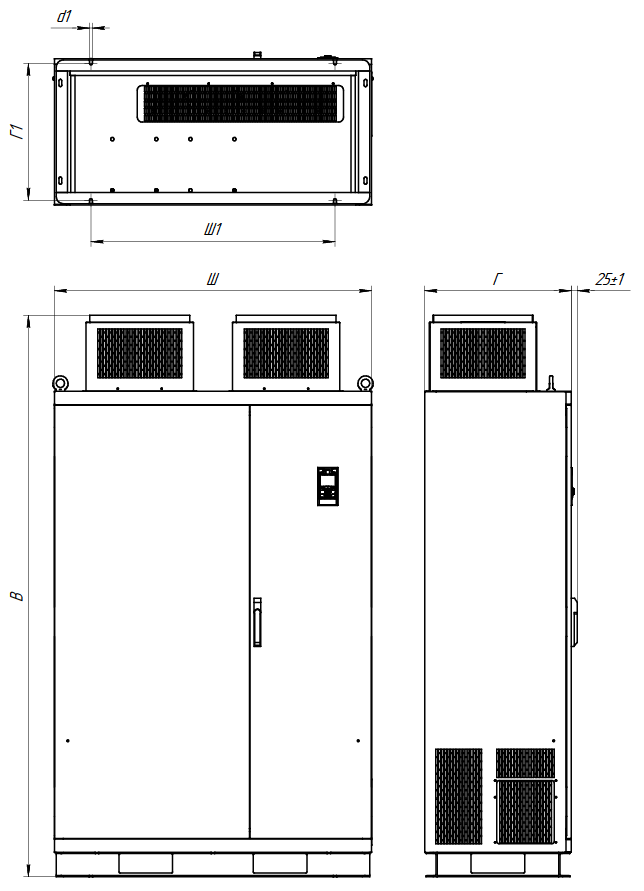

00160100 Преобразователь частоты INPRIME MX-G1.5-1B

Показатель

Значение

Основные параметры

Диапазон напряжения и частоты на входе

1 ~ 198-253 В (+5 % не более 20 мс), 50/60 Гц ± 2 %

3 ~ 342-440 В (+5 % не более 20 мс), 50/60 Гц ± 2 %

Диапазон напряжения и частоты на выходе

1~ 0-Uвх, 0-599 Гц

3 ~ 0-Uвх, 0-599 Гц (опция – до 1200 Гц)

Диапазон мощностей

0.4 ~ 1000.0 кВт

Тип подключаемого электродвигателя

Однофазный/трехфазный асинхронный с КЗР, СДПМ

Методы управления

U/f – скалярный

SVC – векторный с разомкнутым контуром

VC – векторный с энкодером

Перегрузочная способность (не чаще 1 раза в 10 мин)

G: 150 % от номинального тока в течение 60 с; 180 % от номинального тока в течение 3 с

P: 120 % от номинального тока в течение 60 с; 150 % от номинального тока в течение 3 с

Несущая частота

0.5 - 16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки

Пусковой момент

0.5 Гц: 150 % (U/f)

0.25 Гц: 180 % (SVC)

0.0 Гц: 200% (VC)

Диапазон скоростей

1:100 (U/f); 1:200 (SVC); 1:1000 (VC)

Точность отображения выходной частоты

Цифровое задание: 0.01 Гц

Аналоговое задание: максимальная частота х 0.1 %

Точность постоянной скорости

± 0.5 % (U/f), ± 0.2 % (SVC)

Увеличение момента (U/f)

Автоматическое

Характеристика зависимости (U/f)

Прямая.

Квадратичная.

Ломаная по нескольким точкам.

Характеристика разгона/замедления

4 линейных, S-кривая 1 и S-кривая 2

Функция AVR

Автоматическая стабилизация выходного напряжения

Фильтр ЭМС

Встроен

Функциональные возможности

Панель управления

Съемная LED-панель, LCD-панель - опция

Управление в векторном режиме

По скорости/по моменту

Встроенные расширенные функции

Пожарный режим, STO, таймер, отслеживание скорости перед запуском, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки, счетчик длины, параметры управления натяжением, 2 набора параметров для двух разных электродвигателей, функции управления тормозом

Динамическое торможение

Торможение постоянным током

Толчковый режим

Диапазон частоты: 0.0…максимальная частота. Отдельное время разгона/замедления для толчкового режима

Простой ПЛК

Задание скорости и времени работы на каждой из
16 ступеней

Многоступенчатый режим

Задание скорости с цифровых клемм с помощью
16 комбинаций

ПИД-управление

Реализация системы управления с датчиком обратной связи

Безостановочная работа

При пропадании питания:

менее 15 мс – непрерывная работа более 15 мс – автоперезапуск

Сетевые протоколы

Modbus RTU - встроен, опционально: Profinet, Profibus, Ethercat, Modbus TCP/IP, CANopen

Опции и аксессуары

Панель управления, удлинительный кабель, монтажный

комплект, защитные покрытия плат, дополнительное оборудование

Защитные функции

Полный комплекс защит

Степень защиты

IP20

Управление

Задание частоты

Цифровое задание, аналоговое задание напряжения/тока, импульсное задание и задание с сетевого протокола.

Задание момента

10 типов источников задания вращающего момента

Источник питания

10 В DC (100 мА); 24 В DC (200 мА)

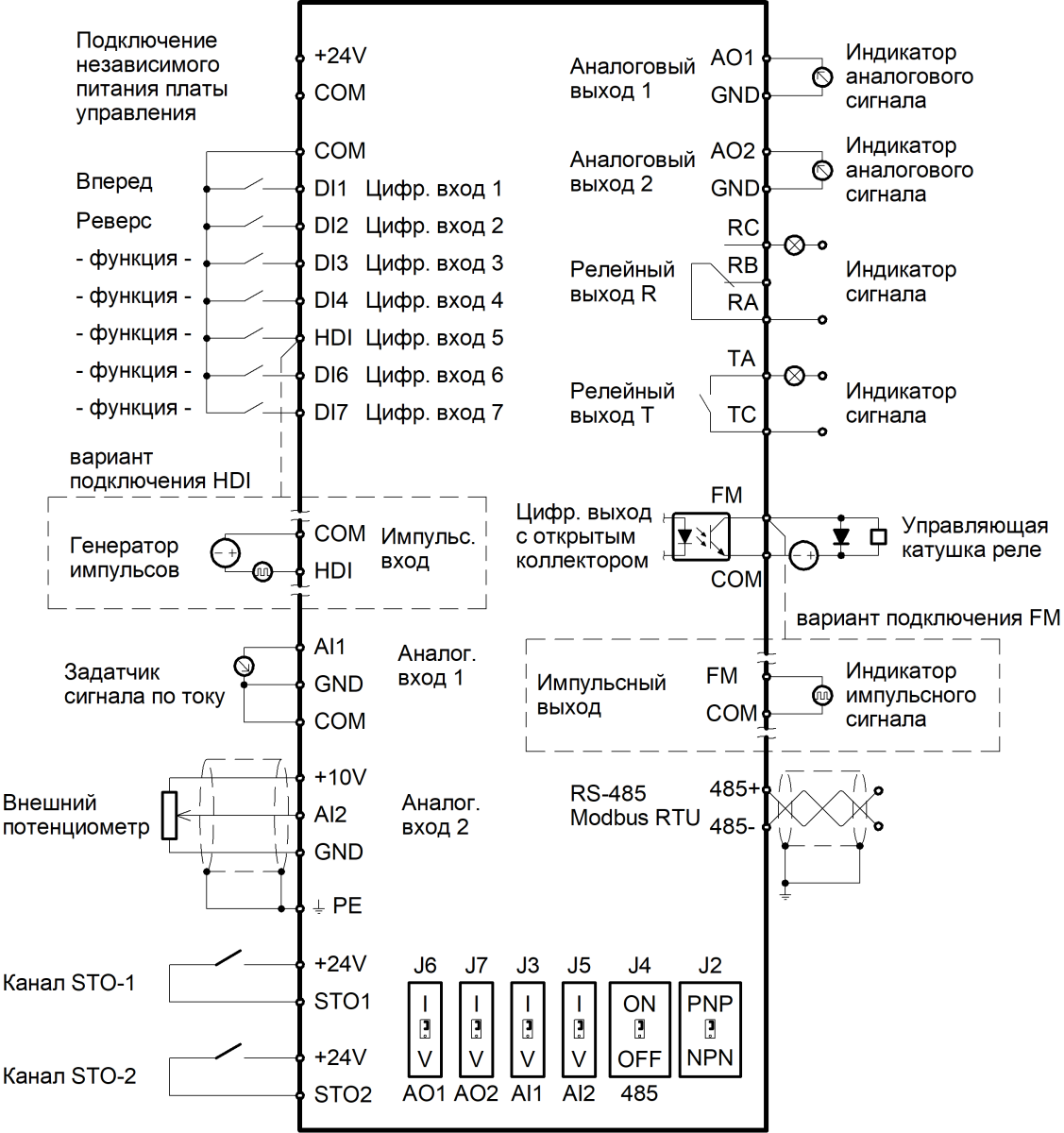

Входы управления

7 цифровых (DI), поддерживают PNP/NPN логику;

(включая 1 высокочастотный импульсный (HDI);

2 аналоговых (AI) с диапазоном 0…10 В или 0/4…20 мА

STO1 и STO2 – для реализации функции STO

Выходы управления

1 цифровой (24 В, 50 мА)/высокочастотный импульсный выход (до 50 кГц) (FM)

2 релейных (R/T): AC - до 250 В, 3.0 А; DC - до 30 В, 1 А

2 аналоговых (АО) с диапазоном 0…10 В или 0/4…20 мА

Условия окружающей среды

Место установки

В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата

Высота над уровнем моря

Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках)

Температура окружающей среды при работе ПЧ*

От - 10 до + 40 °С (эксплуатация со сниженными номинальными характеристиками 1.5 % на каждый градус до + 50 °С)

Относительная влажность

Относительная влажность ниже 95 %, без конденсации

Охлаждение

Принудительное воздушное

Вибрация

Менее 5.9 м/с (0.6 g)

Температура хранения

От - 20 до + 60 °С
