Преобразователь частоты INVENT-G2.2-4
00136600 Преобразователь частоты INVENT-G1.5-4
Назначение
В зависимости от размера заказа предоставляются скидки
Отличительные особенности серии INVENT
ДОПОЛНИТЕЛЬНОЕ ПОКРЫТИЕ ПЛАТ ЛАКОМ ИЛИ КОМПАУНДОМ
Применяется к местам с нормальным уровнем загрязняющих веществ и повышенной влажностью
ИСПОЛНЕНИЕ С ЗАКРЫТЫМИ КЛЕММАМИ
Для безопасности обслуживающего персонала
ВСТРОЕННЫЙ ЭМС ФИЛЬТР
Применяется для уменьшения высокочастотных обратных воздействий на сеть
КОМПАКТНОЕ ИСПОЛНЕНИЕ
Малые габариты ПЧ и возможность монтажа бок-о-бок (до 7,5 кВт) позволяют освободить место в шкафу управления
ГАРАНТИЯ 3 ГОДА
Гарантия вступает в силу с момента отгрузки со склада
РАБОТА ВО ВЛАЖНЫХ ПОМЕЩЕНИЯХ
Дополнительное покрытие плат компаундомя
ПИД РЕГУЛИРОВАНИЕ СО СПЯЩИМ РЕЖИМОМ
Спящий режим экономит энергию, снижает износ и шум. Подходит для контроля давления и контроля температуры
АВТОМАТИЧЕСКОЕ ПОДДЕРЖАНИЕ РАБОТЫ НАСОСА НА МИНИМАЛЬНЫХ ОБОРОТАХ
Для предотвращения замерзания
ВЕНТИЛЯЦИОННЫЕ ХАРАКТЕРИСТИКИ РАЗГОНА ВЕНТИЛЯТОРА
4 кривых для оптимального разгона и торможения вентилятора
ФУНКЦИЯ СНА
Продление срока службы насоса при малом расходе воды
ECO-РЕЖИМ
Экономия до 40 % энергии за счёт изменения выходного напряжения для минимизации потребляемой мощности
ПЛАВНОЕ ЗАПОЛНЕНИЕ ТРУБОПРОВОДА
Повышает надёжность системы водоснабжения
БЫСТРЫЙ ПУСК
Готов к работе «из коробки»
РАБОТА В ПЫЛЬНЫХ ПОМЕЩЕНИЯХ
Дополнительное покрытие плат лаком
ВСТРОЕННЫЙ ПРОТОКОЛ СВЯЗИ MODBUS RTU
Для лёгкой интеграции в системы ОВиК
СНИЖЕНИЕ ШУМА ПРИ ЭКСПЛУАТАЦИИ
Отключение вентилятора ПЧ при простое оборудования
РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР ОТ -10 ДО +50 °С
Работа от -10 до +40 °С без снижения выходных характеристик
ПОЖАРНЫЙ РЕЖИМ
Контроль целостности кабеля по трём фазам и обмоток электродвигателя
2 режима
Запуск на текущей или аварийной скорости
ВЫСОКАЯ ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ
150 % в течение 60 секунд
180 % в течение 3 секунд
Запуск на текущей или аварийной скорости
ПРОСУШКА ИЗОЛЯЦИИ ЭЛЕКТРОДВИГАТЕЛЯ ПОСТОЯННЫМ ТОКОМ
Удаляет конденсат на обмотках после простоя электродвигателя
БЕЗУДАРНЫЙ ПОДХВАТ «НА ЛЕТУ»
Автоматический повторный запуск оборудования после восстановления питания
ТОРМОЖЕНИЕ ПОСТОЯННЫМ ТОКОМ ПЕРЕД ЗАПУСКОМ
Остановка свободно вращающегося вентилятора и разгон до заданной скорости
ЗАЩИТА МЕХАНИЗМА ОТ ПЕРЕГРУЗОК
За счёт функции контроля момента
Запуск на текущей или аварийной скорости
НАДЁЖНАЯ РАБОТА В НЕСТАБИЛЬНЫХ СЕТЯХ
Допустимое отклонение напряжения -15/+10 %
Области применения

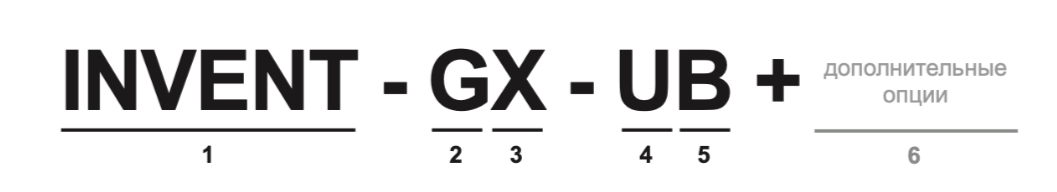

Преобразователи частоты серии INVENT предназначены для работы с системами вентиляции, кондиционирования, водоснабжения, водоотведения и компрессорамиСистема обозначения
1. Серия
2. Режим G − общепромышленный
3. Мощность электродвигателя (кВт) для общепромышленного режима (G)
4. Номинальное напряжение:
2: вход 1~230 (220) В, 50/60 Гц; выход 3~230 (220) В
4: вход 3~400 (380) В, 50/60 Гц; выход 3~400 (380) В
5. Встроенный тормозной модуль
6. Дополнительные опции:
СЗС − дополнительное покрытие лаком;
КМП-П − защитное покрытие компаундом;
*Общепромышленный режим (G)
Используется с нагрузкой с постоянным вращающим моментом. В этом случае величина вращающего момента, необходимого для приведения в действие какого-либо механизма, постоянна независимо от скорости вращения. Примером такого режима работы могут служить конвейеры, экструдеры, компрессоры, скважинные насосы.

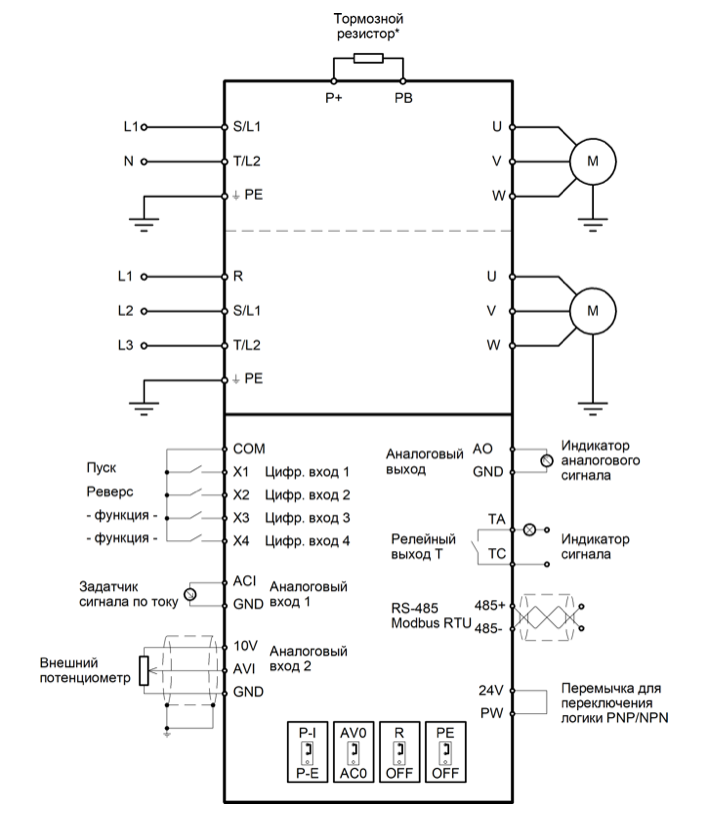

Схемы подключения

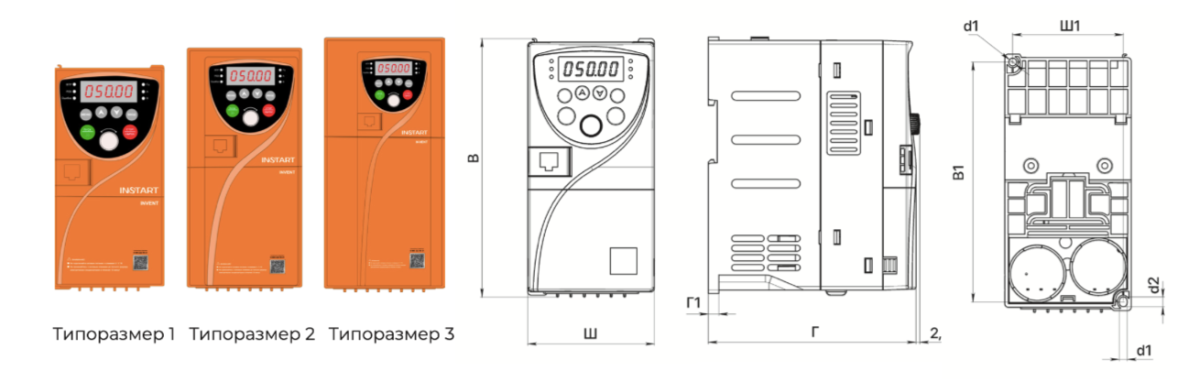

Массогабаритные характеристики
|
Модель |
Вес (нетто) |
Габаритные размеры*, мм |
Установочные размеры, мм |
Типоразмер |
|||||||||||||||||||||||||||||||||||||||
|
Ш |
В |
Г |
Ш1 |
В1 |
Г1 |
d1 |
d2 |
||||||||||||||||||||||||||||||||||||
|
INVENT- G0.4-2 |
72 |
147 |
118 |
63 |
136,5 |
6 |
4,5 |
5,5 |
72 |
1 |
|||||||||||||||||||||||||||||||||
|
INVENT- G0.75-2 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G1.5-2 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G2.2-2 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G0.75-4 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G1.5-4 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G2.2-4 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G3.0-4 |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G4.0-2 |
87 |
185 |
139 |
78 |
172,5 |
6,5 |
4,5 |
5,5 |
87 |
2 |
|||||||||||||||||||||||||||||||||
|
INVENT- G4.0-4В |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G5.5-4B |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT- G7.5-4B |
118 |
243 |
164 |
106 |
229 |
7,3 |
5,6 |
- |
118 |
3 |
|||||||||||||||||||||||||||||||||
|
INVENT- G11-4B |
|||||||||||||||||||||||||||||||||||||||||||
Модельный ряд и номинальные параметры серии INVENT
|
Модель |
Входной ток, А |
Выходной ток, А |
Соответствующий электродвигатель, кВт |
||||||||||||||||||||||||||||||||||||||||
|
Вход: 1 ф. 198-253 В (± 5 % не более 20 мс), выход: 3 ф. 198-253 В (± 5 % не более 20 мс) |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT-G0.4-2 |
4.5 |
2.3 |
0.4 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G0.75-2 |
7.8 |
4.0 |
0.75 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G1.5-2 |
13.5 |
7.0 |
1.5 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G2.2-2 |
18.5 |
9.6 |
2.2 |
||||||||||||||||||||||||||||||||||||||||
|
Вход: 3 ф. 342-440 В (± 5 % не более 20 мс), выход: 3 ф. 342-440 В (± 5 % не более 20 мс) |
|||||||||||||||||||||||||||||||||||||||||||
|
INVENT-G0.75-4 |
2.4 |
2.1 |
0.75 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G1.5-4 |
4.5 |
3.8 |
1.5 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G2.2-4 |
5.7 |
5.1 |
2.2 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G3.0-4 |
7.6 |
6.8 |
3.0 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G4.0-4B |
10 |
9.0 |
4.0 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G5. 5-4B |
14.5 |
13 |
5.5 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G7.5-4B |
19 |
17 |
7.5 |
||||||||||||||||||||||||||||||||||||||||
|
INVENT-G11-4B |
28 |
25 |
11 |
||||||||||||||||||||||||||||||||||||||||
Технические характеристики
|
Показатель |
Значение |
||||||||||||||||||||||||||||||||||||||||||
|
Основные параметры |
|||||||||||||||||||||||||||||||||||||||||||
|
Диапазон напряжения и частоты на входе |
1 ~ 198-253 В (+5 % не более 20 мс), 50/60 Гц ± 2 % 3 ~ 342-440 В (+5 % не более 20 мс), 50/60 Гц ± 2 % |
||||||||||||||||||||||||||||||||||||||||||
|
Диапазон напряжения и частоты на выходе |
3 ~ 0-Uвх, 0-500 Гц |
||||||||||||||||||||||||||||||||||||||||||
|
Диапазон мощностей |
1 ~ 0.4 – 2.2 кВт 3 ~ 0.75 – 11 кВт |
||||||||||||||||||||||||||||||||||||||||||
|
Тип подключаемого электродвигателя |
Трехфазный асинхронный с КЗР |
||||||||||||||||||||||||||||||||||||||||||
|
Методы управления |
V/F – скалярный SVC – векторный с разомкнутым контуром |
||||||||||||||||||||||||||||||||||||||||||
|
Перегрузочная способность (не чаще 1 раза в 10 мин) |
150 % от номинального тока в течение 60 с; 180 % от номинального тока в течение 3 с |
||||||||||||||||||||||||||||||||||||||||||
|
Несущая частота |
0,5 ~ 16 кГц; несущая частота может автоматически регулироваться в зависимости от особенностей нагрузки |
||||||||||||||||||||||||||||||||||||||||||
|
Пусковой момент |
5 Гц: 100 % (V/F) 1 Гц: 150 % (SVC) |
||||||||||||||||||||||||||||||||||||||||||
|
Диапазон скоростей |
1:50 (V/F); 1:200 (SVC) |
||||||||||||||||||||||||||||||||||||||||||
|
Точность отображения выходной частоты |
Цифровое задание: 0.01 Гц Аналоговое задание:максимальная частота х 0.1 % |
||||||||||||||||||||||||||||||||||||||||||
|
Точность постоянной скорости |
± 0,5 % (V/F), ± 0,2 % (SVC) |
||||||||||||||||||||||||||||||||||||||||||
|
Увеличение момента (U/f) |
Автоматическое |
||||||||||||||||||||||||||||||||||||||||||
|
Характеристика зависимости (U/f) |
Прямая Квадратичная Ломаная по нескольким точкам |
||||||||||||||||||||||||||||||||||||||||||
|
Характеристика разгона/ замедления |
4 линейных, S-кривая 1 и S-кривая 2 |
||||||||||||||||||||||||||||||||||||||||||
|
Функция AVR |
Автоматическая стабилизация выходного напряжения |
||||||||||||||||||||||||||||||||||||||||||
|
Фильтр ЭМС |
Встроен |
||||||||||||||||||||||||||||||||||||||||||
|
Функциональные возможности |
|||||||||||||||||||||||||||||||||||||||||||
|
Панель управления |
Несъемная LCD-панель. Выносная панель управления – опция |
||||||||||||||||||||||||||||||||||||||||||
|
Управление в векторном режиме |
По скорости/по моменту |
||||||||||||||||||||||||||||||||||||||||||
|
Встроенные расширенные функции |
Пожарный режим, таймер, встроенное ПИД-регулирование, простой ПЛК, компенсация отклонения скорости, вызванного повышением нагрузки |
||||||||||||||||||||||||||||||||||||||||||
|
Динамическое торможение |
Торможение постоянным током |
||||||||||||||||||||||||||||||||||||||||||
|
Толчковый режим |
Диапазон частоты: 0.0…максимальная частота Отдельное время разгона/замедления для толчкового режима |
||||||||||||||||||||||||||||||||||||||||||
|
Простой ПЛК |
Задание скорости и времени работы на каждой из 16 ступеней |
||||||||||||||||||||||||||||||||||||||||||
|
Многоступенчатый режим |
Задание скорости с цифровых клемм с помощью 16 комбинаций |
||||||||||||||||||||||||||||||||||||||||||
|
ПИД-управление |
Реализация системы управления с датчиком обратной связи |
||||||||||||||||||||||||||||||||||||||||||
|
Безостановочная работа |
При пропадании питания: менее 15 мс – непрерывная работа более 15 мс – автоперезапуск |
||||||||||||||||||||||||||||||||||||||||||
|
Сетевые протоколы |
Modbus RTU – встроен |
||||||||||||||||||||||||||||||||||||||||||
|
Опции и аксессуары |
Панель управления, удлинительный кабель, монтажный комплект, защитные покрытия плат лаком и компаундом, дополнительное оборудование |
||||||||||||||||||||||||||||||||||||||||||
|
Защитные функции |
Оптимальный комплекс из 26 типов защит |
||||||||||||||||||||||||||||||||||||||||||
|
Степень защиты |
IP20 |
||||||||||||||||||||||||||||||||||||||||||
|
Управление |
|||||||||||||||||||||||||||||||||||||||||||
|
Каналы команды запуска |
Панель, клеммы, сетевой протокол Modbus RTU (RS-485) |
||||||||||||||||||||||||||||||||||||||||||
|
Задание частоты |
Цифровое задание, аналоговое задание напряжения/тока, задание с сетевого протокола. |
||||||||||||||||||||||||||||||||||||||||||
|
Задание момента |
4 типа источников задания вращающего момента |
||||||||||||||||||||||||||||||||||||||||||
|
Источник питания |
10 В DC (10 мА); 24 В DC (100 мА) |
||||||||||||||||||||||||||||||||||||||||||
|
Входы управления |
4 цифровых (Х), поддерживают PNP/NPN логику 2 аналоговых (AVI/ACI) с диапазоном 0…10 В или 0/4…20 мА |
||||||||||||||||||||||||||||||||||||||||||
|
Выходы управления |
1 релейный (Т): AC – до 250 В, 3.0 А; DC – до 30 В, 1А 1 аналоговый (АО) с диапазоном 0…10 В или 0/4…20 мА |
||||||||||||||||||||||||||||||||||||||||||
|
Условия окружающей среды |
|||||||||||||||||||||||||||||||||||||||||||
|
Место установки |
В помещении, вне зоны действия прямых солнечных лучей, пыли, агрессивных газов, горючего газа, масляной взвеси, пара, без выпадения конденсата |
||||||||||||||||||||||||||||||||||||||||||
|
Высота над уровнем моря |
Ниже 1000 м над уровнем моря (от 1000 до 2000 м при сниженных номинальных характеристиках) |
||||||||||||||||||||||||||||||||||||||||||
|
Температура окружающей среды при работе ПЧ* |
От – 10 до + 40 °С (эксплуатация со сниженными номинальными характеристиками 1.5 % на каждый градус до + 50 °С) |
||||||||||||||||||||||||||||||||||||||||||
|
Относительная влажность |
Относительная влажность ниже 95 %, без конденсации |
||||||||||||||||||||||||||||||||||||||||||
|
Охлаждение |
Принудительное воздушное |
||||||||||||||||||||||||||||||||||||||||||
|
Вибрация |
Менее 5.9 м/с (0.6 g) |
||||||||||||||||||||||||||||||||||||||||||
|
Температура хранения |
От – 40 до + 60 °С |
||||||||||||||||||||||||||||||||||||||||||
*Температура окружающей среды при запуске преобразователя частоты должна быть выше 0 °С
