DC-1000-04 Дроссель
Назначение
00029900 DC-1000-04 Дроссель.
Арт: 00029900
DC-1000-04 Дроссель.Арт: 00029900Оборудование INSTART для систем управления электродвигателями и промышленной автоматизации. Цена, комплектация и сроки поставки уточняются при оформлении заявки. В зависимости от размера заказа предоставляются скидки
Дроссели DC представляют собой индуктивность, в виде электромагнитных катушек с магнитопроводами. Принцип действия основан на свойстве сглаживания импульсных напряжений и пульсаций токов в звене постоянного тока преобразователя частоты.
1. Серия
2. Номинальный ток, А
3. Номинальное напряжение на входе звена постоянного тока, В
4: 380 ± 15% (400)
6: 660 ± 10% (690)

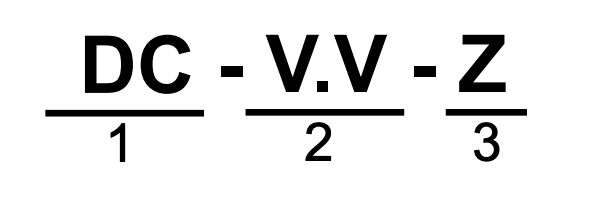

Система обозначения
1. Серия
2. Номинальный ток, А
3. Номинальное напряжение на входе звена постоянного тока, В
4: 380 ± 15% (400)
6: 660 ± 10% (690)
Массогабаритные характеристики дросселей
| Ш, мм | В, мм | Г, мм | d, мм | Вес, кг |
|---|---|---|---|---|
| 255 | 285 | 263 | 11 | 35 |
Массогабаритные характеристики дросселей могут отличаться в зависимости от партии выпуска.

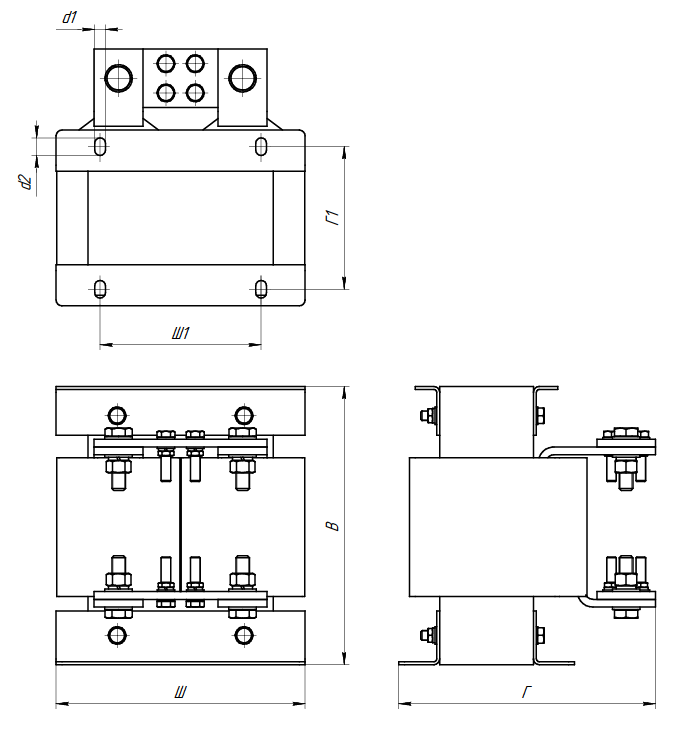

Схема габаритных размеров

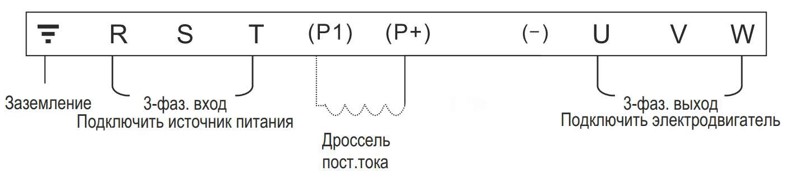

Схема подключения
Серия
DC
Номинальный ток (А)
1000А
Мощность, кВт
315-400кВт
Степень защиты
IP00
Номинальное напряжение (U,B)
400В
Количество фаз на входе
3Ф
Количество фаз на выходе
3Ф
Частота, Гц
50/60Гц
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -10 до + 45 С
Индуктивность, мГн
0.04мГн
Ширина, мм
255мм
Высота мм
285мм
Глубина, мм
263мм
Гарантийный срок, месяц
12
Основные технические характеристики
| Параметр | Дроссель постоянного тока | |||||||
| Диапазон мощности, кВт | 315 ~ 400 | |||||||
| Рабочее напряжение | 530-600 VDC | |||||||
| Номинальный ток, А | 1000 | |||||||
| Максимальный ток, А | 1,5 х Iн (60 с) | |||||||
| Способ охлаждения | Естественное воздушное | |||||||
| Рабочая температура | от -10 до +45 °С* | |||||||
| Исполнение | Открытое | |||||||
| Степень защиты | IP00 | |||||||
| Режим работы | Продолжительный | |||||||
| * возможность использования до +55 °С с понижением характеристик на 2% | ||||||||
