DC-1000-04 Дроссель
IBRC-50-2000-IP00 Тормозной резистор
00143200 ISF-400/753-4 Сетевой дроссель
ISF-400/753-4 Сетевой дроссель
Назначение
00143200 ISF-400/753-4 Сетевой дроссель.
Арт: 00143200
ISF-400/753-4 Сетевой дроссель.Арт: 00143200Оборудование INSTART для систем управления электродвигателями и промышленной автоматизации. Цена, комплектация и сроки поставки уточняются при оформлении заявки. В зависимости от размера заказа предоставляются скидки
Для чего нужны сетевые дроссели?
Сетевой дроссель требуется, когда необходимо избежать потерь напряжения в электрической цепи и убрать возникающие помехи. Устройства позволяют подавить высокочастотные гармоники, которые искажают параметры напряжения, что повышает коэффициент мощности частотного преобразователя. Однофазные и трехфазные сетевые дроссели используются в сетях, которые имеют высокие нагрузки и обслуживают большое количество потребителей.Поскольку входной сетевой дроссель защищает преобразователь частоты от скачков напряжения, он способствует продлению срока службы оборудования и позволяет полностью реализовать его энергосберегающие функции.
Кроме того, сетевые дроссели:
- уменьшают дополнительное тепловыделение, которое возникает при работе частотного преобразователя;
- снижает нагрузку на сеть, предохранители и кабели;
- увеличивает срок службы конденсатора.
Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:
4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В

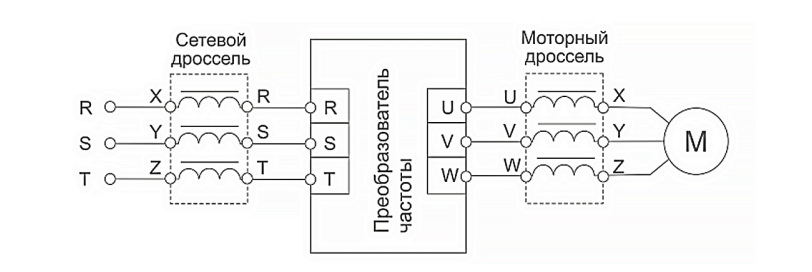

Схема подключения
Габаритные размеры
Массогабаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.Актуальные размеры указаны в Руководстве по эксплуатации
| ТАБЛИЦЫ ПОДБОРА МОТОРНЫХ И СЕТЕВЫХ ДРОССЕЛЕЙ >> |
Серия
ISF
Номинальный ток (А)
753А
Мощность, кВт
400кВт
Степень защиты
IP00
Номинальное напряжение (U,B)
400В
Количество фаз на входе
3Ф
Количество фаз на выходе
3Ф
Частота, Гц
50/60Гц
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -10 до + 40 С
Индуктивность, мГн
0.014мГн
Ширина, мм
350мм
Высота мм
400мм
Глубина, мм
250мм
Глубина упаковки, мм
300мм
Ширина упаковки, мм
400мм
Высота упаковки, мм
490мм
Вес нетто, кг
69.5кг
Вес брутто, кг
77.1кг
Гарантийный срок, месяц
12
Технические характеристики сетевых/моторных дросселей серий ISF/IMF
| Параметр | Сетевой дроссель | Моторный дроссель | |||||||||||||||||||||||||||||||
| Диапазон напряжения на входе | 3 ~ 400 В±10 %, 3 ~ 690±10 % | ||||||||||||||||||||||||||||||||
| Рабочая частота | 47-63 Гц | 0-60* Гц | |||||||||||||||||||||||||||||||
| Несущая частота | Не более 3 кГц | ||||||||||||||||||||||||||||||||
| Падение напряжения** | 2 % (на ПЧ) | 1% (на ЭД) | |||||||||||||||||||||||||||||||
| Рабочая температура |
от -10 °С до +40 °С** (без выпадения конденсата) |
||||||||||||||||||||||||||||||||
| Максимальный ток, А | 1,5 х Iн (в течение 60 с) | ||||||||||||||||||||||||||||||||
| Тип соединения | Допускается параллельное/последовательное соединение дросселей (подробнее – см. полное руководство по эксплуатации) | ||||||||||||||||||||||||||||||||
| Степень защиты | IP00 | ||||||||||||||||||||||||||||||||
| Способ охлаждения | Естественное воздушное | ||||||||||||||||||||||||||||||||
|
* возможность использования до 120 Гц с понижением эксплуатационных характеристик. ** При проектировании системы необходимо учитывать падение напряжения на сетевом и моторном дросселе. *** возможность использования до +55 °С с понижением характеристик на 2%. |
|||||||||||||||||||||||||||||||||
