Сетевой дроссель ISF-110/214-4
Сетевой дроссель ISF-160/305-4
Сетевой дроссель ISF-132/256-4
Сетевой дроссель ISF-132/256-4
Назначение
Сетевой дроссель ISF-132/256-4.
Для чего нужны сетевые дроссели?
Сетевой дроссель требуется, когда необходимо избежать потерь напряжения в электрической цепи и убрать возникающие помехи. Устройства позволяют подавить высокочастотные гармоники, которые искажают параметры напряжения, что повышает коэффициент мощности частотного преобразователя. Однофазные и трехфазные сетевые дроссели используются в сетях, которые имеют высокие нагрузки и обслуживают большое количество потребителей.
Поскольку входной сетевой дроссель з...Подробнее
В зависимости от размера заказа предоставляются скидки
Для чего нужны сетевые дроссели?
Сетевой дроссель требуется, когда необходимо избежать потерь напряжения в электрической цепи и убрать возникающие помехи. Устройства позволяют подавить высокочастотные гармоники, которые искажают параметры напряжения, что повышает коэффициент мощности частотного преобразователя. Однофазные и трехфазные сетевые дроссели используются в сетях, которые имеют высокие нагрузки и обслуживают большое количество потребителей.Поскольку входной сетевой дроссель защищает преобразователь частоты от скачков напряжения, он способствует продлению срока службы оборудования и позволяет полностью реализовать его энергосберегающие функции.
Кроме того, сетевые дроссели:
- уменьшают дополнительное тепловыделение, которое возникает при работе частотного преобразователя;
- снижает нагрузку на сеть, предохранители и кабели;
- увеличивает срок службы конденсатора.
Система обозначения
1. Серия
2. Мощность, кВт
3. Ток, А
4. Номинальное напряжение:
4: 3 фазы 400 (380) В
6: 3 фазы 690 (660) В

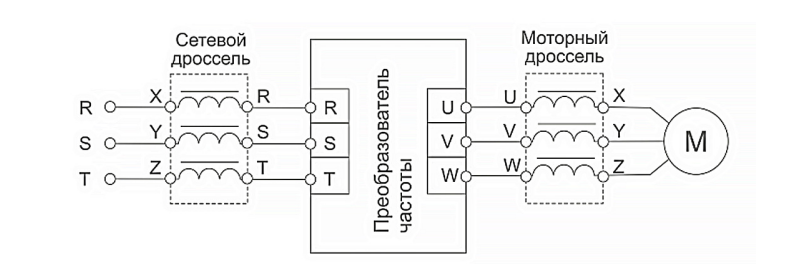

Схема подключения
Габаритные размеры
Массогабаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.Актуальные размеры указаны в Руководстве по эксплуатации
| ТАБЛИЦЫ ПОДБОРА МОТОРНЫХ И СЕТЕВЫХ ДРОССЕЛЕЙ >> |
Серия
ISF
Номинальный ток (А)
256А
Мощность, кВт
132кВт
Степень защиты
IP00
Номинальное напряжение (U,B)
400В
Количество фаз на входе
3Ф
Количество фаз на выходе
3Ф
Частота, Гц
50/60Гц
U2 (напряжение вторичное выходное) (В)
400В
Рабочая температура
от -10 до + 40 С
Индуктивность, мГн
0.048мГн
Ширина, мм
208мм
Высота мм
245мм
Глубина, мм
194мм
Глубина упаковки, мм
220мм
Ширина упаковки, мм
260мм
Высота упаковки, мм
330мм
Вес нетто, кг
25.1кг
Вес брутто, кг
28.1кг
Гарантийный срок, месяц
12
Технические характеристики сетевых/моторных дросселей серий ISF/IMF
| Параметр | Сетевой дроссель | Моторный дроссель | |||||||||||||||||||||||||||||||
| Диапазон напряжения на входе | 3 ~ 400 В±10 %, 3 ~ 690±10 % | ||||||||||||||||||||||||||||||||
| Рабочая частота | 47-63 Гц | 0-60* Гц | |||||||||||||||||||||||||||||||
| Несущая частота | Не более 3 кГц | ||||||||||||||||||||||||||||||||
| Падение напряжения** | 2 % (на ПЧ) | 1% (на ЭД) | |||||||||||||||||||||||||||||||
| Рабочая температура |
от -10 °С до +40 °С** (без выпадения конденсата) |
||||||||||||||||||||||||||||||||
| Максимальный ток, А | 1,5 х Iн (в течение 60 с) | ||||||||||||||||||||||||||||||||
| Тип соединения | Допускается параллельное/последовательное соединение дросселей (подробнее – см. полное руководство по эксплуатации) | ||||||||||||||||||||||||||||||||
| Степень защиты | IP00 | ||||||||||||||||||||||||||||||||
| Способ охлаждения | Естественное воздушное | ||||||||||||||||||||||||||||||||
|
* возможность использования до 120 Гц с понижением эксплуатационных характеристик. ** При проектировании системы необходимо учитывать падение напряжения на сетевом и моторном дросселе. *** возможность использования до +55 °С с понижением характеристик на 2%. |
|||||||||||||||||||||||||||||||||
